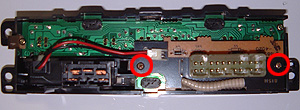

エアコンパネルを車から外します。外し方についてはエアコンパネル(新品交換)の項を参照下さい。左側の写真は、エアコンパネルの裏側です。赤○の部分2カ所のねじを外します。 |
![]() |

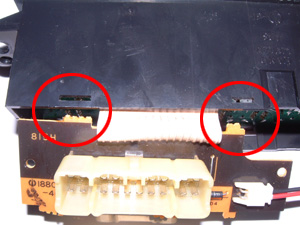

ねじを2本外すとコネクタが付いているサブ基板が外れます。元に戻すときは、赤○内のサブ基板の出っ張りと、ケースの溝が合うように組み付けてください。 |
![]() |

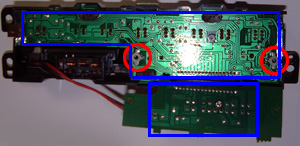

サブ基板を外すと、メイン基板の半田面、サブ基板の半田面が見えます。この写真の青い四角で囲った部分ですね。この部分の半田付けしてある部分を全て半田付けし直します。面倒かもしれませんが、回路図がないのでパターンを追っていって壊れている箇所を見つけだすより、全て半田付けし直した方が早いです。笑 写真中の赤○ですが、これは最初に外したねじが通る部分のスペーサーになります。このスペーサーはただのっかっているだけなので、すぐに外れます。なくさないようにしてください。 全て半田付けが終わったら元に戻して動作確認をしてください。直れば儲けもんです。 尚、この作業についての一切のクレーム、事故等に関して、当方は一切の責任を負いません。 |
