購入したICコンライトです。現在も一部車種についてはこの後付コンライトの設定があるようです。(デザインは丸くなっているようです。)ですのでトヨタで問い合わせてみれば、丸いコンライトなら新品で入手できると思います。 |
![]() 上の回路図をクリックすると拡大図が見られます。 |
今回取り付けるにあたり、専用コネクタなどはないので、ライトの制御線に直接ハーネスをつなぎました。私の車のヘッドライトはHIDになっているため、ヘッドライトの頻繁なON/OFFはHIDの寿命を縮めます。ですので、オート制御させるのは、スモールだけにしました。 赤丸で囲ってある部分に、コンライトの制御線をつなぎます。 |
![]() |

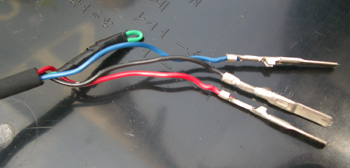

コンライトの配線は全部で4本出ています。以下、各線の機能です。 ●赤:電源(ACCにつなぎます。) ●黒:GND(ボデーアースにつなぎます。) ●青:制御線(コンライト本体のAUTOボタンに連動しています。今回使用しました。) ●緑:制御線?(おそらくコンライトのHEADボタンに連動するのでしょうが、よくわからない動きをしていました・・・) 今回は青線を上の回路図の2pinに接続します。 |
![]() |

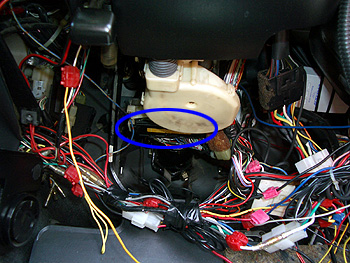

その接続するべき回路図の2pinの線はどこにあるかと言いますと・・・ 運転席下部パネルをはずしたその中にあります。この部分の外し方は、 運転席下部パネルの外し方 を参照して下さい。 運転席下部パネルを外すと、写真の青丸の部分にコネクタがあります。 |
![]() |

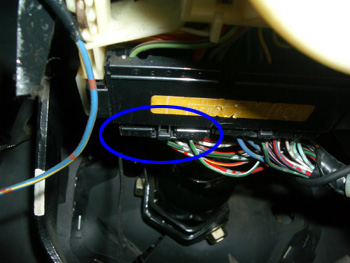

コネクタの部分のアップです。2つコネクタが付いています。向かって左側のコネクタを外します。 |
![]() |

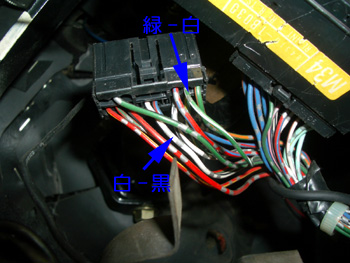

緑-白の線が回路図の2pinです。ここにコンライトからの制御線(青線)をつなぎます。いつもはエレクトロタップで手抜きをしてしまうところですが、今回は半田付けしました。 ちなみに、白-黒の線はGNDです。ですので、コンライトからの黒線をつなぎます。 ACC電源は・・・どこか適当なところから拾って下さい。(^^;; |
![]() |
配線ができたらコンライト本体をダッシュボードの上に固定して完成です。トンネルなどに入って自動でライトがつけばOKです。 |
