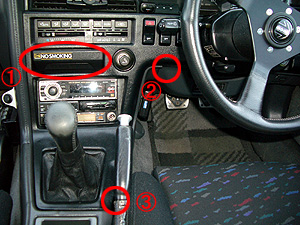

@の部分(灰皿を外した中)に4本、ABの部分に各1本ずつネジが隠れています。これら、計6本のネジを外します。 |
 |

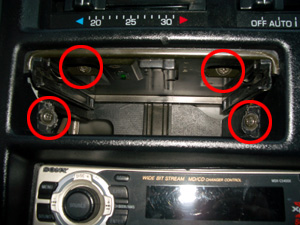

@の部分です、灰皿を外すと4本ネジがあります。これらを外します。
|
 |

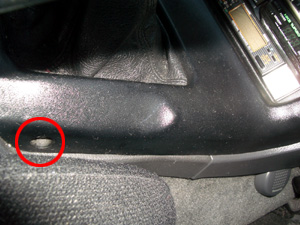

Aの部分です。下からのぞき込むとネジが確認できます。このネジを外します。
|
 |

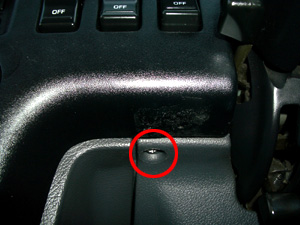

Bの部分です。シートとサイドブレーキのレバーが邪魔になります。サイドブレーキのレバーは引いた状態、シートは一番後ろに下げると作業しやすいです。
|
 |

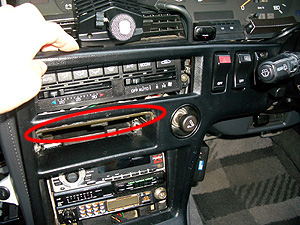

ネジを全部外したら、このように引っ張ります。いたる所に爪が付いていますので、引っかかって抜けない場合はその引っかかっている周辺に手を掛けて引っ張ってください。また、灰皿の部分が引っかかることがあります。これは写真の赤丸内にある、灰皿の鉄製プレートが引っかかるのが原因です。上手い具合にずらしながら外してください。また、コンソールにはハザードやリアデフォッガーのスイッチが付いています。スイッチがあると言うことは当然その後ろにはハーネスがあります。オーディオ交換などではこれらのハーネスを外さなくても十分作業できますが、コンソールを完全に外したい場合はスイッチのハーネスを全て外す必要があります。無理に引っ張りすぎてハーネスを破損させないよう、注意してください。
|
 |

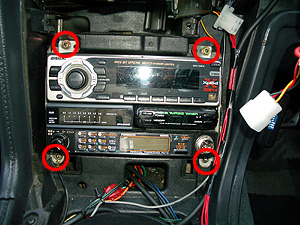

ついでに・・・オーディオの外し方です。コンソールを外したら見えるのですが、この赤丸内の4本のネジを外すとオーディオは外れます。
|
