購入品は 220uF,16V,105℃ |
|
購入品は 100uF,16V,105℃ |
|
|
購入品は 33uF,50V,105℃ |
|
|
購入品は 47uF,100V,105℃ |
|
|
購入品は 15uF,50V,105℃ |
|
|
![]() |

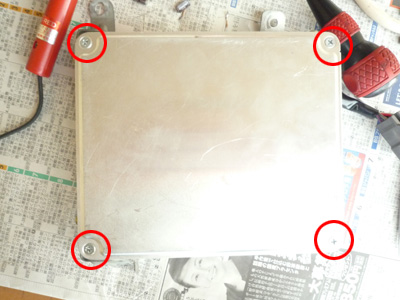

車両からコンピュータを外してきたらまずユニットを分解します。赤丸内のネジを4箇所外します。 |
![]() |

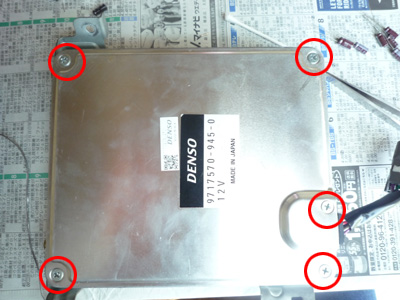

ユニットをひっくり返して・・・ネジを5本外します。 |
![]() |

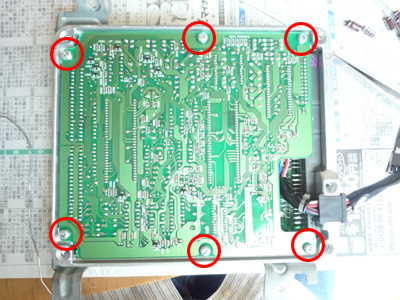

ふたを外して、基板をとめているネジを外します。上の写真(5本ネジを外した側)の基板だけ外せばOKです。 |
![]() |

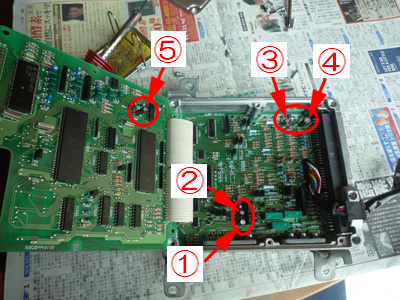

基板をそっとはがします。上下の基板はフラットケーブルでつながっているので無理に引っ張らないようにしましょう。 基板を外すと、コンデンサが5個あります。この全てを交換します。 尚、図中の番号は、購入部品の番号と一致させてあります。 |
![]() |

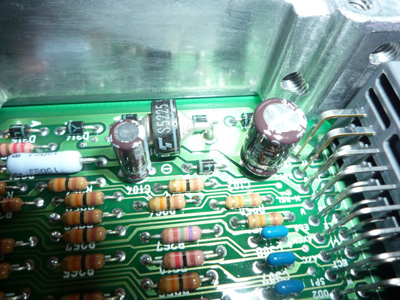

@Aのコンデンサのアップです。 |
![]() |

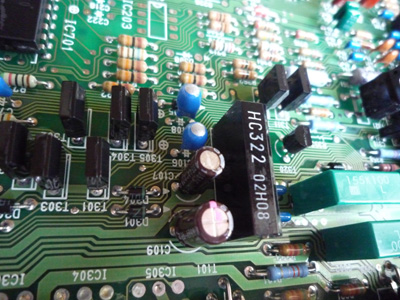

BCのコンデンサのアップです。 |
![]() |

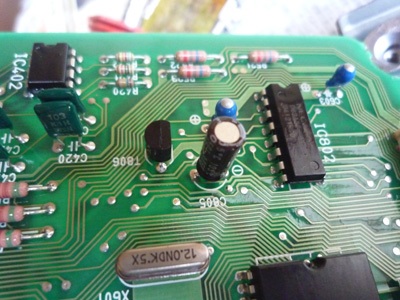

Dのコンデンサのアップです。 これらのコンデンサを、半田ごてを裏側に当てて外します。その後、半田吸い取り線などできれいにして新しいコンデンサをつけて終了!尚、半田を吸い取るとき、スルーホールをはがさないように気をつけましょう。あまり長時間熱を加えているとスルーホールがはがれてしまいます。 作業自体、始めてしまえば1時間もかかりません。車両への脱着のほうがよほど面倒だった・・・(;^ω^) |
