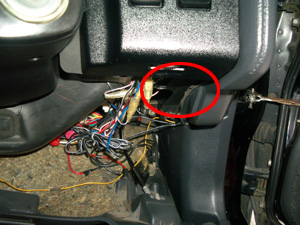

まず、車輌に付いているリトラコントローラーのユニットを探します。大体この写真の赤丸のあたりにあります。黒いプラスチックのケースで、白い18pinのコネクタが付いています。 尚、この部分のカバーの外し方は、運転席下部パネルの外し方を参照下さい。 |
![]() |

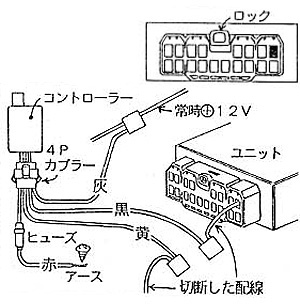

説明書の抜粋です。(手抜きではありません。) 接続する線は4本です。コネクタを配線側からロックを上に見て、上段右から一番目の線(青だった気がします)を有る程度のところで切断します。そこに、ユニットから出ている黄色と黒の線を接続します。 ・黄色:切断したハーネスの車輌側へ接続 ・黒色:切断したハーネスのコネクタ側へ接続 ・灰色:常時電源(IG OFFでも12Vが出る線に接続) ・赤色:GNDに接続 |
![]() |

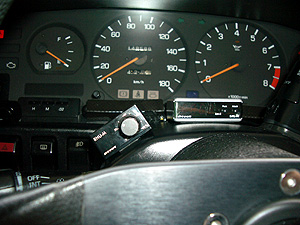

接続が終わったらユニット本体を運転の邪魔にならないところに固定して終了です。 ボリュームを調整し、 @リトラオープン → Aリトラクローズ → Bボリューム設定場所で停止 となればOKです。 |
