トランクオープナーソレノイドです。正式名称はELECTRIC TRUNK/HATCHBACK RELEASE KITと言います。 |
![]() |

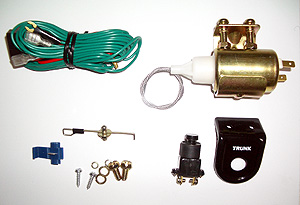

中身です。ソレノイドと配線、スイッチ類が入っています。このスイッチは何に使うかといますと、スイッチを押すとトランクが開くようにする為のスイッチです。これをつければ、運転席シート脇にある純正のトランクオープナーのレバーを引かなくてもスマートにトランクが開けられます。(笑) |
![]() |
さっそくソレノイドを取り付けましょう。こんな感じでステーを取り付けます。ステーは何でも良いでしょう。ホームセンターなどで購入してください。 |
![]() |
ステーを取り付けたソレノイドをこのように車体に取り付けます。右テールの下側、断線警告灯のユニット(白い箱)が付いているねじに共締めします。 |
![]() |

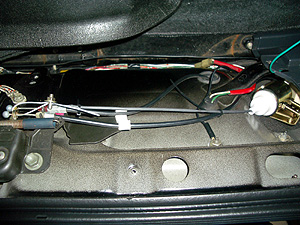

トランクを開けた状態で上から見たところです。ソレノイドから生えているワイヤーを延ばし、トランクのキャッチャーの部分にワイヤーを繋ぎます。 |
![]() |

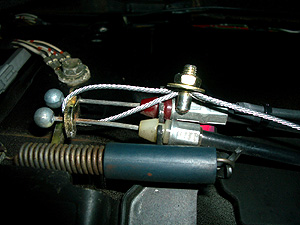

こんな感じでワイヤーの端を固定します。ワイヤーを輪にし、付属のねじ(赤丸内)で留めます。 ちなみに、青矢印の先にある玉2個は、純正のトランクオープナーのワイヤー(運転席シート脇にあるレバー)と、鍵穴(直接鍵でトランクを開ける場合の鍵穴)に繋がっているワイヤーです。 |
![]() |
上の写真の更にアップです。 |
![]() |

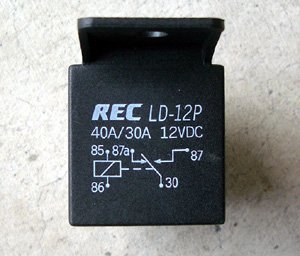

本体を取り付け終わったら配線です。リレーを使用します。12V30A程度の定格のものであれば大丈夫でしょう。 |
![]() |

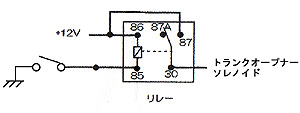

この説明書のように繋ぎます。85(スイッチ)の部分に、付属のスイッチを取り付けます。さらに、今回はこの部分にキーレスのオプション出力も接続しました。そうすることにより、車内ではスイッチを押すことによりトランクを開けることができ、外ではリモコンでトランクを開けることができます。 配線ですが、私は、運転席の足下にリレーを固定し、ターボタイマーのハーネスから電源をとりました。 |
![]() |

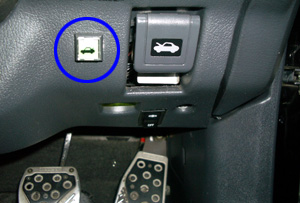

ちなみにスイッチですが・・・付属のスイッチがあまりにも格好悪かったので、自分で探してきたプッシュスイッチにトランクオープナーの絵を透明シートに印刷したものを張り付けてみました。これを軽く押すだけでトランクオープンです。 トランクがうまく開かない場合は、ワイヤーの固定を調節してみてください。何度か調節するうちにうまく行くようになると思います。 |
